전기 시스템 및 장비에서 흔히 볼 수 있는 EFT(전기적 빠른 과도현상)/버스트는 일반적으로 스파크로 인해 발생하는 고주파 펄스입니다. 이러한 스파크는 전원 공급 장치, 스위치기어 작동 또는 회선이 서로 닿을 때 회로 연결 또는 분리 중에 발생합니다.
EFT/버스트 시뮬레이터는 전기 및 전자 장비의 성능을 평가하는 데 사용됩니다.
장비의 전원 공급 포트, 신호, 제어 및 접지 포트가 전기적 빠른 과도 버스트 간섭을 받을 때.
IEC 61000-4-4은 다음 위치에 있습니다.전자기 적합성(EMC)지침에 따라 전자 시스템에서 발생하는 빠른 과도 현상과 버스트 현상을 테스트하도록 설계되었습니다.
전력, 제어에 적용 가능한 전기적 빠른 과도 테스트에 대한 선호되는 테스트 수준
장비의 신호 및 접지 포트는 아래와 같습니다.

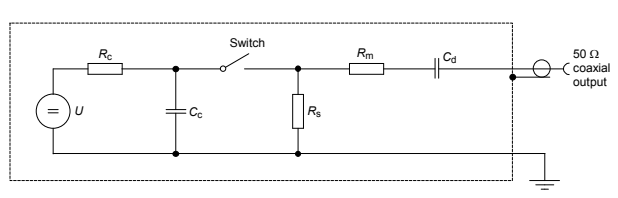

발전기의 단순화된 회로도는 다음과 같습니다.
버스트 지속 시간/주기. 이 표준은 300ms마다 5kHz와 100kHz 주파수에서 테스트를 지정합니다.
EFT 테스트는 두 가지 모두에서 수행될 수 있습니다.AC 및 DC 전원 공급회선, 신호, 접지 및 제어 포트.EFT 테스트 설정은 다음과 같이 구성됩니다.
1) 테스트 생성기
2) 커플링/디커플링 네트워크(CDN)
3) 테스트 대상 장비(EUT)
4) 지상 기준 평면(GRP)
5) 단열 지지대
6) 접지 케이블
AC/DC 공급 포트를 테스트하려면 CDN이 필요합니다. 그리고 신호, 데이터, 제어 또는 I/O 포트를 테스트하려면 용량성 커플링 클램프가 필요합니다.
EMCSOSIN EFT S/T 시리즈는 단상 또는 3상 주 전원 공급 라인에 대한 내장형 커플링/디커플링 네트워크와 용량성 커플링 클램프를 연결하는 HV 단자를 갖춘 최첨단 EFT/버스트 테스터입니다. 장비 성능은 IEC/EN 61000-4-4 표준을 완벽하게 준수합니다.
EFT 테스트 시스템에 대해 더 알고 싶으시다면 언제든지 저희에게 연락해 주시기 바랍니다.
