산업 자동화, 새로운 에너지, 의료 전자 장치 등 분야에서 전자 장치가 직면 한 전자기 환경이 점점 복잡해지고 있습니다. 간섭이 빈번한 환경에서 장치가 안정적으로 작동 할 수 있는지 여부는 시스템 신뢰성 및 사용자 안전에 직접적인 영향을 미칩니다.EFT (전기 빠른 과도)/버스트 면역 검사,EMC (Electromagnetic Compatibility) 테스트의 "메인 이벤트"는 장치의 "견실 펄스 기능"을 테스트하는 데 필요한 옵션입니다.
이 기사는 업계 관점에서 EFT 테스트의 기술 원리, 테스트 표준 및 엔지니어링 관행을 분석하여 R & D, 테스트 및 QA 품질 관리에 대한 참조를 제공합니다.
1. EFT 테스트의 특성 : 전자 장치의 "필수 코스"가있는 이유는 무엇입니까?
EFT 테스트는 유도 부하 (릴레이, 모터)를 켜고 오프 할 때 생성 된 전압 스파이크, 전력 그리드에서 낙뢰 스트라이크 또는 고출력 장비의 고전력 장비의 시작 단계 및 고격성 전력 전원 공급 장치 및 주파수 개조기의 작동 중에 방출되는 고속 펄스 그룹의 시작 단계와 같은 산업 환경에서 흔한 과도 펄스 교란을 시뮬레이션합니다. 이 유형의 간섭은 고주파수 (5khz -100 khz), 고전압 (최대 수천 볼트) 및 그룹 펄스 (몇 밀리 초)의 특성을 가지고 있으며, 이는 전력 및 신호 라인을 통해 장치에 쉽게 연결되어 미세 처리, 통신 오류 손상을 유발합니다.
EFT 테스트의 핵심 목표는 이러한 과도 간섭에 적용될 때 장비가 성능 저하 또는 영구 실패없이 정상적인 기능을 유지할 수 있는지 확인하는 것입니다.
2. 국제 표준 및 시험 수준 : 심각도의 정도를 정의하는 방법은 무엇입니까?
EFT 테스트는 IEC 61000-4-4 표준 (국가 표준 GB/T 17626.4에 해당)을 따르며 테스트 레벨은 장비 응용 시나리오에 따라 4 가지 범주로 나뉩니다.
메모:전압 값은 각각 전력 포트/신호 포트의 테스트 요구 사항에 해당하고 펄스 반복 주파수는 5kHz 또는 100 kHz이며 지속 시간은 일반적으로 1 분입니다.
3. 전체 과정EFT 테스트구현 : 장비에서 방법으로
1) 테스트 장비 구성

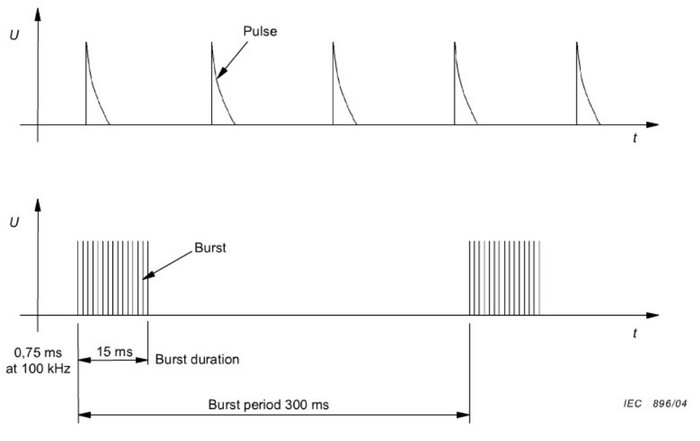

EFT/버스트 생성기 :과도 펄스 (상승 시간 5ns, 펄스 폭 50ns)를 생성하는 코드 장치.
커플 링/디커플링 네트워크 (CDN) :전력망에서 역 간섭을 분리하는 동안 테스트 중 장치의 전력 또는 신호 포트에 펄스를 주입합니다.

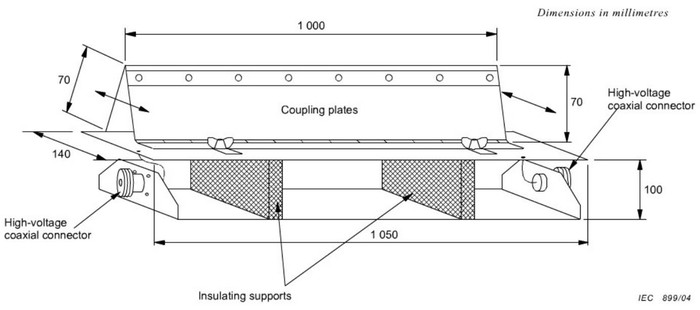

용량 성 커플 링 클램프 :차폐되지 않은 케이블에 간섭을 주입하는 데 사용되어 케이블 사이의 전자기 커플 링 효과를 시뮬레이션합니다.
2) 테스트 단계
포트 분류 :EUT 전원 포트, 신호 포트 및 접지 포트를 식별하십시오.
커플 링 방법 선택 :
직접 커플 링 :CDN을 통해 전력선에 펄스를 주입합니다.
용량 성 커플 링 :커플 링 클램프를 사용하여 신호/제어 라인에 간섭을 적용하십시오.
과도 펄스 매개 변수 설정 :표준 레벨 또는 테스트 요구 사항에 따라 전압, 주파수 및 극성 (양수/음성/교대)을 조정하십시오.
기능 모니터링 :간섭을 적용하는 동안 장치의 작동 상태 (예 : 디스플레이 화면, 통신 링크, 제어 출력)를 지속적으로 모니터링합니다.
3) 전형적인 실패 현상
소프트웨어 결함 :프로그램 충돌, 데이터 손실, 잘못된 버튼 트리거링 (다시 시작하여 복원 할 수 있음).
하드웨어 결함 :전원 모듈 소진, 인터페이스 칩 고장 (돌이킬 수없는 손상)
4. 엔지니어링 실무에서 "통증 지점"및 솔루션
통증 1 : 전력 포트 간섭의 억제가 충분하지 않습니다
근본 원인 :약한 프론트 엔드 필터링 회로 설계 (예 : 공통 모드 인덕터의 부적절한 선택, 불충분 한 X/Y 커패시터 용량).
대책 :
- 다단계 필터링 (차동 및 공통 모드의 조합)을 추가하십시오.
- 우수한 특성 (예 : 나노 결정자)을 가진 고주파 코어 재료를 사용하십시오.
통증 2 : 신호 포트 감도가 표준을 초과합니다
근본 원인 :신호 라인이 차폐되지 않거나 차폐 층이 접지되지 않아 케이블을 통해 펄스 커플 링이 PCB로 연결됩니다.
대책 :
- 차폐 케이블 + 360 정도 접지 커넥터를 사용하십시오.
- 마그네틱 비드 또는 TVS 다이오드를 신호 라인에 직렬로 연결하십시오.
PAIN POINT 3 : 불합리한 접지 설계
근본 원인 :단일 포인트 접지 및 다중 점 접지는 혼합되어 간섭을 도입하는 접지 루프를 만듭니다.
대책 :
- 디지털 접지, 아날로그 접지, 전력 접지를 나누고 마그네틱 비드 또는 0 ω 저항을 단일 지점에서 연결하십시오.
- 접지 평면 임피던스를 줄이기 위해 PCB 레이아웃을 최적화하십시오.
5. EFT 테스트의 중요성 : 그것은 준수뿐만 아니라 제품 경쟁력의 구체화이기도합니다.
EFT 테스트를 통과하는 장비는 CE, FCC, CCC 및 기타 필수 인증의 요구 사항을 충족시킬 수있을뿐만 아니라 다음을 의미합니다.
- 업계 4. 0 시나리오에서는 스마트 공장의 복잡한 전력망 환경에 완벽하게 액세스 할 수 있습니다.
- 새로운 에너지 분야 (예 : 태양 광 인버터, 에너지 저장 시스템)에서 고주파 스위칭 노이즈의 영향에 저항 할 수 있습니다.
- 의료 장비에서는 생명 지원 시스템의 절대적인 신뢰성을 보장 할 수 있습니다.
Shanghai Sosin Electronics Co., Ltd (EMCSOSIN)는 R & D, 제조, EMC 테스트 장비 및 서비스 제공을 판매하는 주요 첨단 기술 기업입니다. 우리는 전자기 제조, 전력, 새로운 에너지, 통신, 항공 우주, 교육, 재생 가능 에너지, 자동차 및 기타 산업 및 과학 연구에 널리 사용되는 전문 장비를 제공하는 전자기 호환성 (EMC) 테스트 분야에 전념했습니다. 또한 고객에게 전문 EMC 시스템 통합 솔루션을 제공합니다.

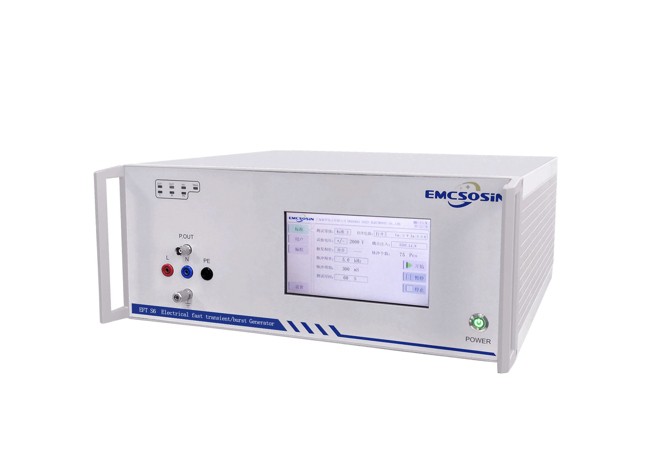

EFT/버스트 생성기 EFT S/T 시리즈에서 가장 높은 펄스 주파수는 최대 1200kHz이며 내장 된 국제 표준 레벨 매개 변수와 7- 인치 컬러 터치 스크린이 쉽고 빠른 작동을 위해.
자세한 내용은 주저하지 말고 문의하십시오. 감사합니다!
